博多某百貨店1F 帽子売場_2010.09
■サイズ■仕様
W1900×D500×H2250
図面参照
本体:PB下地塗装仕上げ
面材:サンメントA332(濃茶塗装)
フレーム:22×22スチール角パイプ(濃茶焼付塗装)
t6mmクリアガラスFix
■備考
断面詳細図

作図説明

今回はちょっと珍しい造作什器をお目にかけましょう。帽子売場でのお客様カウンターです。おそらく、高級な帽子売場だと考えます。また、高級なだけに帽子のお直しや相談窓口も併設しているのでしょう。

造りについては総体的に見て、基本となる造作壁を設営済ませてから什器をはめ込んでいくといった、取り合い造作什器でもあります。とりあえず2箇所の断面図を見てみましょう。

向かって左の接客カウンター

例えば、上部の垂れ壁と接客カウンターの開口部が、特に気を付けなければならない箇所です。この場合、工場で製作するものと現場施工の分割ラインや指示をしておきます。

向かって右のショーウインドウ

基本的な考え方として、壁面と垂れ壁、そして左側の袖壁は現場での施工範囲となります。

ただ、垂れ壁下の面材部分と接客カウンター天板の一部分については、工場製作としますが、現場で位置などを調整して取り付ける必要があります。

垂れ壁下と腰の面材は現場で足す事が出来ないので、予め現場でカット出来る程の長さにしておく事がポイントです。

また、ガラススクリーンについても同様に、フレームとガラスは現場にて固定となりますが、接客カウンターや上部の面材を固定した後に取り付けるのが最も望ましいです。

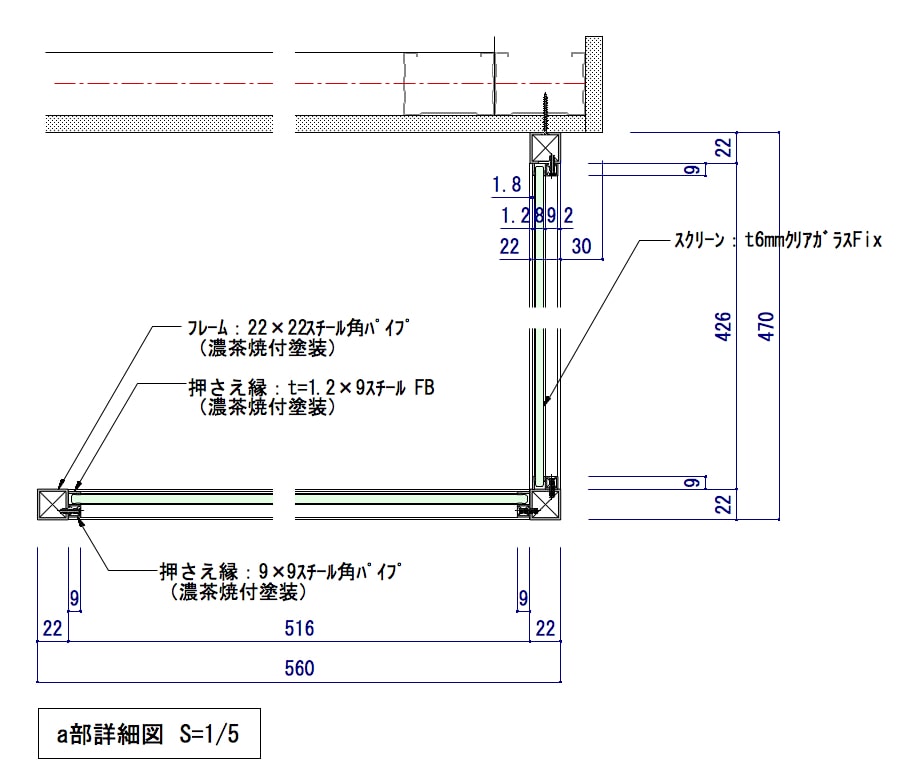

ここから、各部の詳細図をご覧いただきながら納め方について説明していきましょう。まずは、ガラススクリーンのフレームについてです。以下の a部詳細図を参照下さい。


22mm×22mmの角パイプをフレームとし、9mm×9mmの押さえ縁でガラスを固定しています。押さえ縁の背面には同じ高さのフラットバーをフレームに溶接処理してあります。

フレーム本体の固定方法は、ガラスをはめ込む前に上部の天蓋とカウンター天板、そして壁面にビスで固定しています。

続いて接客カウンターについてです。

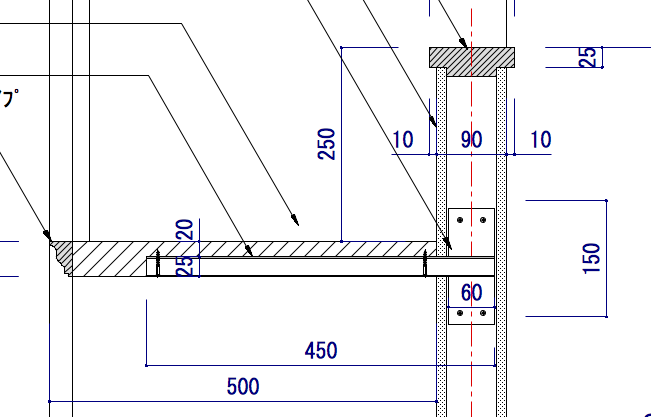

上部のA断面図を見てください。お客様が椅子に座る箇所で天板だけが壁面に固定してありますが、これでは不安なので、角パイプで補強を取っています。

補強パイプは2本取り付けています

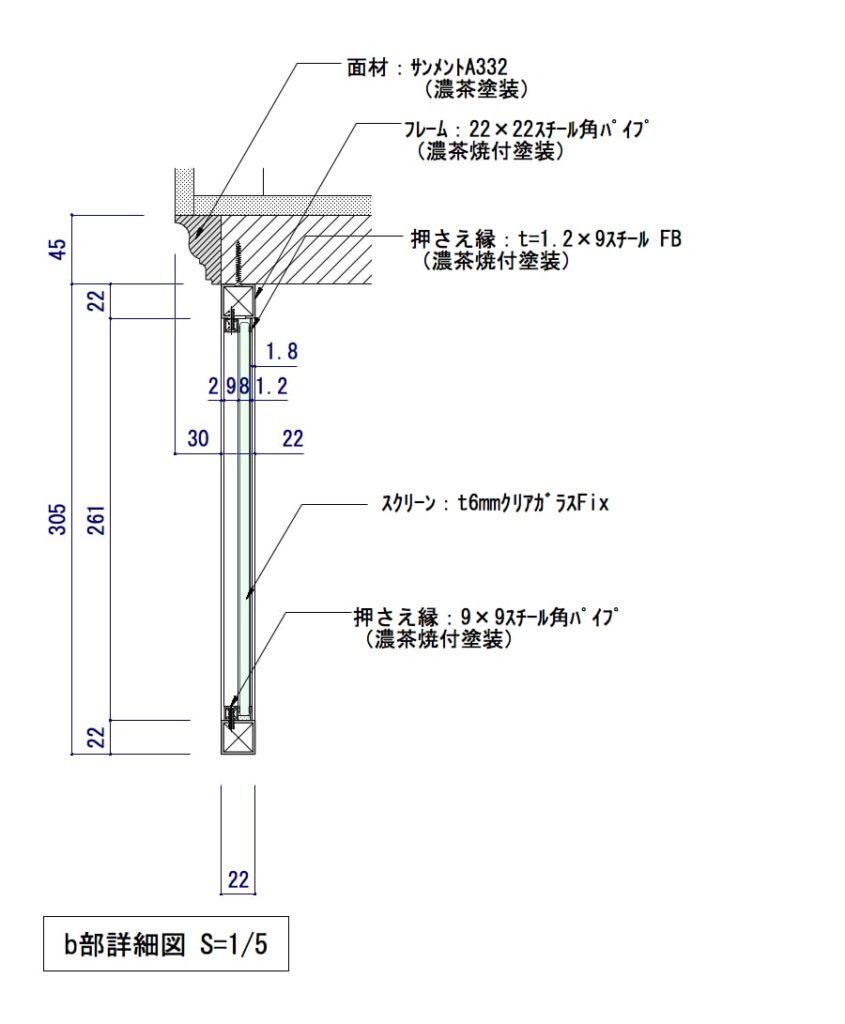

上部欄間のガラススクリーンは前述で記しているように角パイプフレーム+ガラスの構成です。詳しくは、以下b部詳細図に表現されています。

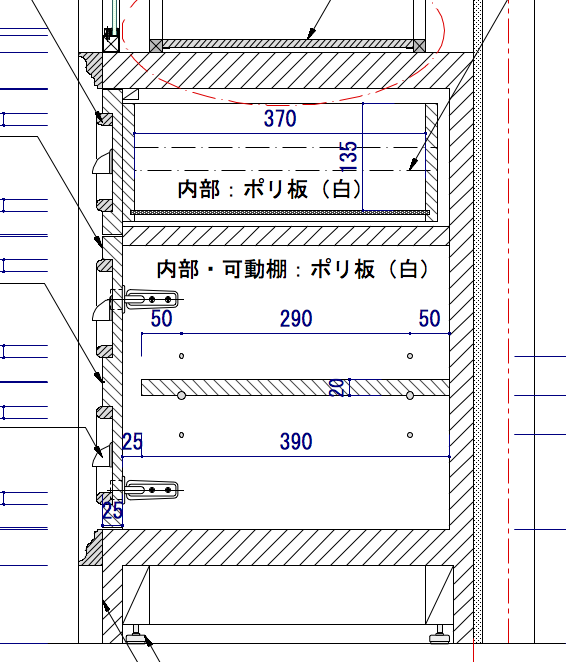

最後にショーケース腰部の説明をしましょう。上部のB断面図をご覧ください。下部にストック部分がありますが、上段だけが引き出しで残り2段は開き扉となっています。

あたかも引き出しが3枚あるようにみえますが、いわゆるダミーです。洒落てます。

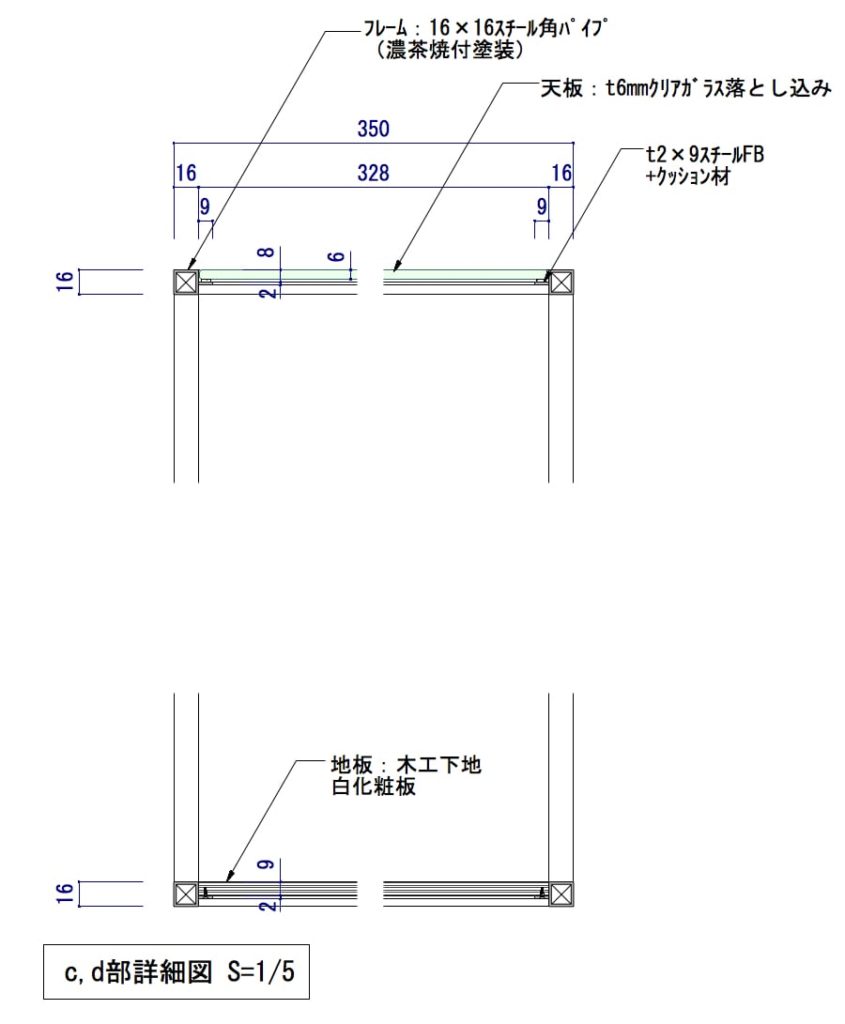

このストック上にはディスプレー用のフレーム棚を設置しています。以下のc,d部詳細図を参照下さい。フレームに溶接したFBにてガラスや底板のベニヤを受けている収めとなっています。

後記

このような事例は珍しく、難しい図面になります。造作との取り合いが多い什器では、各パーツを取り付ける順序が重要になってきます。

出来れば、事前に取り付けておくべきものの整理や取付方なども考えて設計するように心掛けて下さい。

しかし、プラモデルを作るように一つ一つパーツを組み上げていくのは楽しい作業です。出来れば現場に行ってやりたい仕事ですね。
