| ■サイズ | ■仕様 |
| W1200×D400×H1100 図面参照 | 本体：φ28（楕円）×16 SUS HLｵｰﾊﾞﾙﾊﾟｲﾌﾟ溶接組 棚板：t=8mmｸﾘｱｶﾞﾗｽ HGﾊﾟｲﾌﾟ：φ19ｸﾛｰﾑ丸ﾊﾟｲﾌﾟ |
| ■備考 | |
| 業態：高級アパレル 作図：2009.07.06 | 難易度：中級者：★★★☆☆/3.0 ※断面図はｓ=1/10で描いた方が良い |
作図解説

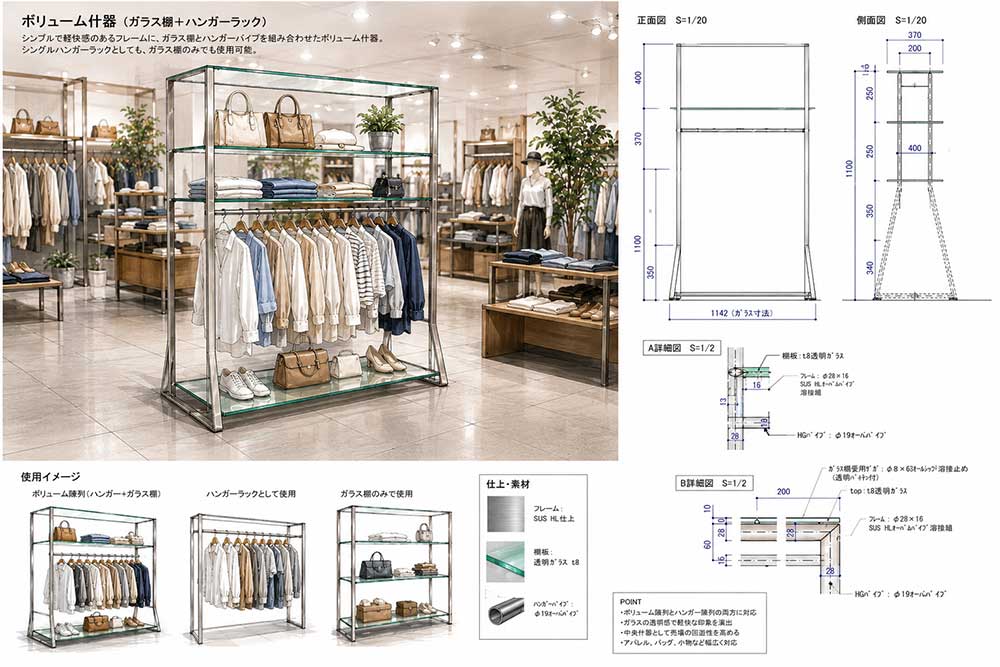

この作図事例は、ガラス棚を組み込んだボリューム什器の姿図と断面図。見た目はかなりシンプルだが、シングルハンガーラックとしても使えるし、ガラス棚だけで商品を見せることもできる、なかなか使い勝手の良い什器である。
フレームはSUS HL仕上げで、全体に軽さがあり、売場の中央に置いても重たく見えにくい。このタイプの什器は、単に商品を並べるだけでなく、売場の中で“量を魅せる場所”と“軽く魅せる場所”の中間に置きやすい。
ハンギングで服を掛ければボリュームが出せるし、ガラス棚を使えば雑貨や小物をきれいに見せられる。アパレルショップだけでなく、服飾雑貨やバッグ、シーズン商品にも応用できる構成で、売場づくりの中では重宝するタイプだと感じる。
作図ポイント
一番気になるのは、ハンガーパイプが楕円形になっている点だが、見た目としては普通の丸パイプよりもシャープで、少し上質な印象になる。
ただし、その分だけ既製のフェイスアウトパーツが使いにくくなり、別注製作になる可能性が高い。ここはデザインとしては面白いが、コスト面では注意しておきたいところ。
また、ガラス棚を使う以上、棚受け金物や固定方法、荷重に対する考え方も図面上できっちり示しておく必要がある。
以下、詳細図の抑えとして断面図とその下の、各所詳細図は必ず理解するように！納めとしては難しい箇所もあると感じます。が、トライする気持ちも持ってもらいたい。
所感・まとめ
個人的には、こういう“軽く見せる什器”は嫌いではない。なぜなら、売場に置いたときに主張しすぎず、それでいて商品量はしっかり確保できるからだ。
ただ、シンプルに見える什器ほど、逃げ場がないのも事実。フレームの通り、ガラス棚の納まり、パーツの取り付き方など、少しのズレても安っぽく見えてしまう。そこが怖いところでもあり、面白いところでもある。
今回の事例はボリューム陳列とハンガー陳列の両方に対応できる、汎用性の高い什器です。
楕円パイプを使ったことで意匠性は上がっているが、その分、FO（フェイスアウト）パーツの別注やコストアップといった課題も出てくる。
使いやすい什器ではあるが、見た目の軽さに甘えず、納まりと製作精度を押さえて描いておきたい一台である。
