これさえ覚えればいうこと無し！の作図事例
今回は、ミラー付建具の基本型を紹介しています。 ”きほんのき”ってやつなんで覚えるようにしてください。
作図レベルは申し分ありません。
このまま真似って使えますので、一度描いてみてください。
サイズ、マテリアルなどの変更を各所に加えれば、貴方のオリジナルが仕上げります。自由度は有ります。
また、作図もそれほど難しくはありません。
精度の高い図面い見えても、それは描く側が丁寧に描いているから、そう見えるだけです。
ただ、枠+建具図以外にもかなり描ききっている辺りは、プロが描いた図面だと判断できます。
それでは、細部までこの作図を読み取りましょう。
| ■サイズ | ■仕様 |
| W840×D40×H2065 その他サイズ、仕様は図面参照のこと 尚、枠無しのサイズです | 扉：木工作(ﾌﾗｯｼｭ)ﾗｯｶｰ塗装仕上 枠：木工作ﾗｯｶｰ塗装仕上 SUSﾐﾗｰｴｯｼﾞ取付+ t5 ﾐﾗｰ 貼uc2 りﾚﾊﾞｰﾊﾝﾄﾞﾙ取付け |
| ■備考 | ■難易度：中級編★★★☆☆/3.0 |
作図解説
このサイトには、多くの建具図面があります。
読者の方なら既にご承知と思いますが、図面の描き方にはルールがあります。
ルールとは大げさな表現ですが、やはり見やすく、分かりやすい図面を描くことが私なりのルールです。
見やすい図面は重宝されますし、説得力があります。

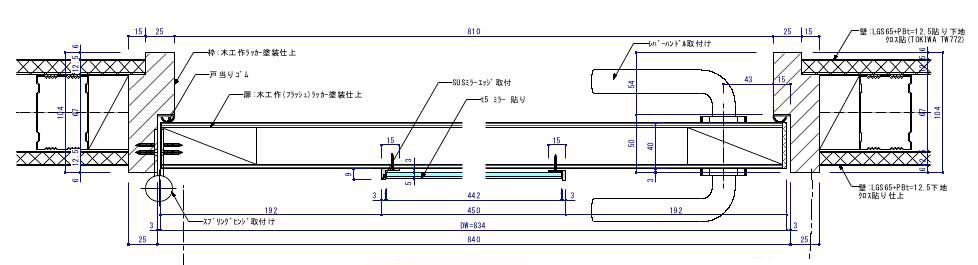

以下の平断面詳細図も細かいカ所までしっかり描けてます。

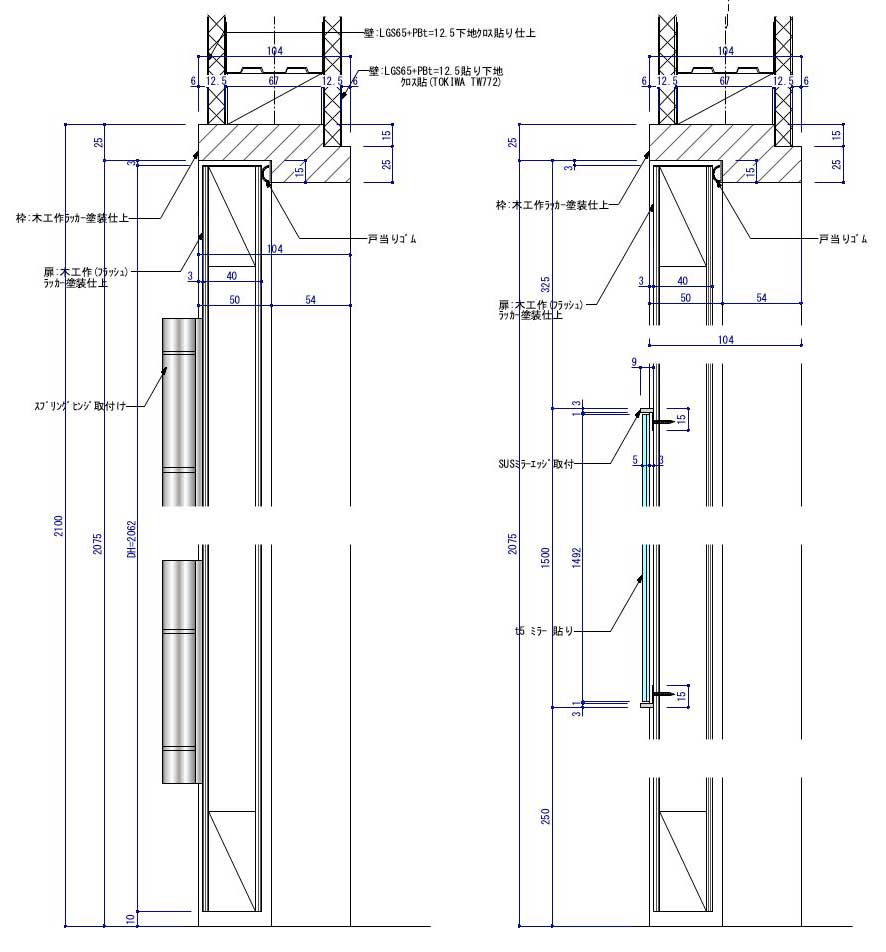

建具+枠以外にも隣接する壁面の詳細。縦断面図にもこの描き方を反映させてます。
寸法、仕上げ指示もちゃんと描けていて安心します。
ちゃっちい図面が多い中、ここまで描ければきっと貴方にも仕事の依頼が多く来るでしょう。
作図ポイント
今回の建具図は従来描いている建具とちょっと変化があります。
それは、枠の形状です。
一度ぐらいは描いて投稿したのでは！って思いますが記憶が曖昧のため再度説明します。
たまにあるんですね！ こういった建具枠。
といっても難しくはありませんが、立面図の裏表のサイズが紛らわしいので、初心者の方にはちょっとムズいかも！って感じます。
しかし、ひとつひとつみていけば良いんです。
まず、上から垂れ壁があり、建具枠があり、建具がある。
そこで注意が必要なのは、枠と建具の隙間、そして戸当たりのクッション。
そこから下に行き、スプリングヒンジ、ミラー取り付け断面図です。
こう考えれば、難しくは無いはずです。慣れれば良いことだけの話です。
尚、この断面図は二つ描いていることの理解も大切です。
どうですか＞？ 一度ゆっくり考えてください。
今日は実物件の図面多く残っています。
ちょっと愛想がありませんが、ここまでとします。
皆さん頑張ってください！次回も頑張ります。
↓ ↓ ↓
