作図説明

建具図を描いているときにいつも気にかけることは、開口枠の補強です。

今回はその開口枠についてお話ししましょう。

図面事例については、何でも良かったのですが、出来るだけ簡単な作図を選びました。

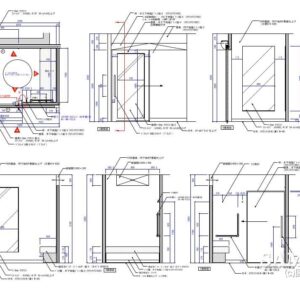

まず、上の建具正面図を見てください。

すると、建具枠の外側に縦２本、建具上部に１本の赤の破線で表現されたラインが確認できるでしょう。

これは造作壁の下地材でもあるスタッド(LGS)のラインです。

住宅や店舗を含め内装での建具取り付けには、最初に開口位置を確認して、必ず開口補強を取ります。
（建築も同様）

もちろん補強することがメインですが、建具枠の固定などにも役に立ちます。

壁面を開口するということは、それだけで壁面が脆弱になり、支障が起こす原因となります。

特に程度の差はありませんが、必要不可欠な補強だと考えます。

特に鉄扉や大型建具の場合には、開口枠の外枠にライトゲージや角パイプ組をして開口補強を施すこともあります。

窓や様々の点検戸などの場合も同様です。

ただ、木工で開口補強をする場合、火災の原因にもなりうるので、出来るだけ不燃材で補強を取る事が望ましいと考えます。

それでは、各詳細図を載せておきます。

上の詳細図は、トップ画面の一部を拡大したモノです。

LGSの位置確認が出来ますね。この場合は、LGSを二重に設置してさらに強度を高めます。

かなり発生しやすい前後でのブレは、この納めにより少なくなります。

上記の納めで正解と考えますし、LGS+スチール角パイプを使うこともあります。

次に、断面詳細図を見てください。

この場合は、枠の固定用のLGSだけで良いかと思われます。

しかし、鉄扉等の重量がある場合は、外側にも補強が必要でしょう。（平面詳細図と同様に）

まとめ

今回の事例のように、開口枠の補強については、強いて描くことは必要ないでしょう。

私も過去には、リクエストがあるときのみ描きました。が、指示が無い限り描きません。

というのも、現場サイドでは我々が描いてきたモノはあくまで参考であって、それほど重要はしていません。

そのほとんどが現場監督の指示で業者さんは動きます。

どのような建具を取付けるのかは、現場監督が理解しています。（あらかじめ）

その形状や重量は事前に業者から情報が入ります。

ですから、あえて設計者が描くことはありません。（描いておくと信頼性は高まりますが！）

設計者としては、「こんな補強が入りますよ！」程度で描いておけば良いのです。

そして図面の左に、「※現場寸法要確認願います」なんて文言を付けておきます。

乱文にてご容赦を！余田和でした。

尚、開口補強については以下サイトも参考になります。ためになりますよ！
